磁力泵構(gòu)件材質(zhì)：碳化硅介紹

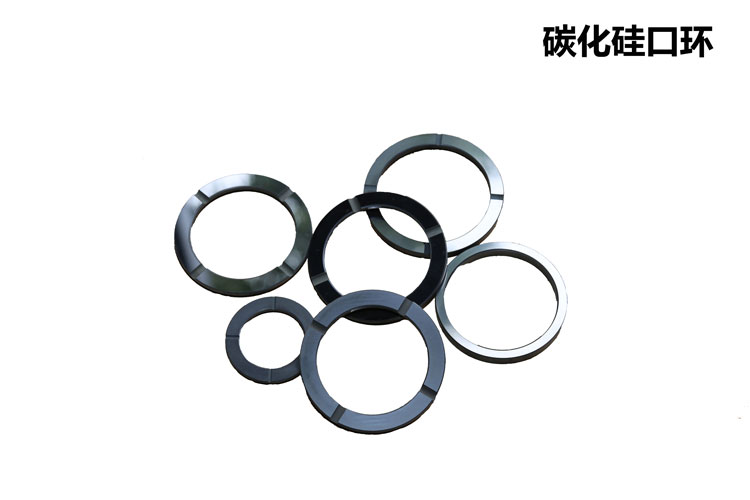

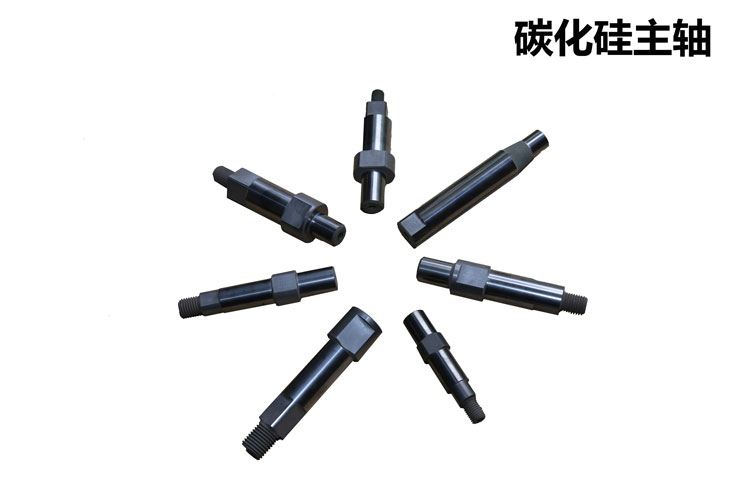

常壓燒結(jié)碳化硅(SSiC)由精細(xì)的碳化硅粉末混合燒結(jié)助劑，在2000-2200度的惰性氣氛中燒結(jié)而成，具有高性能的碳化硅陶瓷，有很好的抗熱震、導(dǎo)熱和高耐磨性能，是制造化工泵密封環(huán)、軸套、高溫噴嘴、耐磨板材的理想材料。
理化參數(shù)指標(biāo)如下：
|
技術(shù)參數(shù) |
單位 |
反應(yīng)燒結(jié) |
無(wú)壓燒結(jié) |
反應(yīng)燒結(jié)+碳 |
無(wú)壓燒結(jié)+碳 |
微孔無(wú)壓燒結(jié)+ |
|
硬度 |
HS |
≥110 |
≥115 |
≥105 |
≥110 |
≥100 |
|
顯氣孔率 |
% |
<0.3 |
<0.2 |
<0.5 |
<0.5 |
<5 |
|
體積密度 |
g/cm3 |
3.00-3.05 |
>3.10 |
2.60-2.90 |
2.70-3.0 |
2.65 |
|
抗壓強(qiáng)度 |
MPa |
>2200 |
>2500 |
>1400 |
>1600 |
>800 |
|
抗彎強(qiáng)度 |
MPa |
>350 |
>380 |
>150 |
>160 |
>100 |
|
熱膨脹系數(shù) |
10/oC |
4 |
4.2 |
3.50 |
3.00 |
2.50 |
|
碳化硅含量 |
% |
>90 |
>98 |
>85 |
>92 |
>90 |
|
游離硅含量 |
% |
≤10 |
≤1 |
≤12 |
? |
? |
|
彈性模量 |
GPa |
≥400 |
≥410 |
≥350 |
≥360 |
≥180 |
|
使用溫度 |
oC |
1300 |
1400 |
1300 |
1400 |
1400 |
碳化硅陶瓷
SiC陶瓷不僅具有優(yōu)良的常溫力學(xué)性能，如高的抗彎強(qiáng)度、優(yōu)良的抗氧化性、良好的耐腐蝕性、高的抗磨損以及低的摩擦系數(shù)，而且高溫力學(xué)性能(強(qiáng)度、抗蠕變性等)是已知陶瓷材料中最佳的。并且在石石油、化工、微電子、汽車(chē)、航天航空、造紙、激光、礦業(yè)及原子能等工業(yè)領(lǐng)域獲得了廣泛的應(yīng)用。
碳化硅陶瓷硬度：碳化硅的硬度相當(dāng)高，僅次于幾種超硬材料，高于剛玉而名列普通磨料前茅，按莫氏刻痕硬度為9.2，克氏顯微硬度為2200～800kg/mm2(負(fù)荷100g)。碳化硅的熱態(tài)硬度雖然隨著溫度的升高而下降，但仍比剛玉的硬度大很多。綠色碳化硅和黑色碳化硅的硬度，不論在常溫或是在高溫下都基本相同，沒(méi)有發(fā)現(xiàn)本質(zhì)上的差別；一種含鈰的碳化硅，其硬度則略高于一般碳化硅。
