CQB 磁力泵

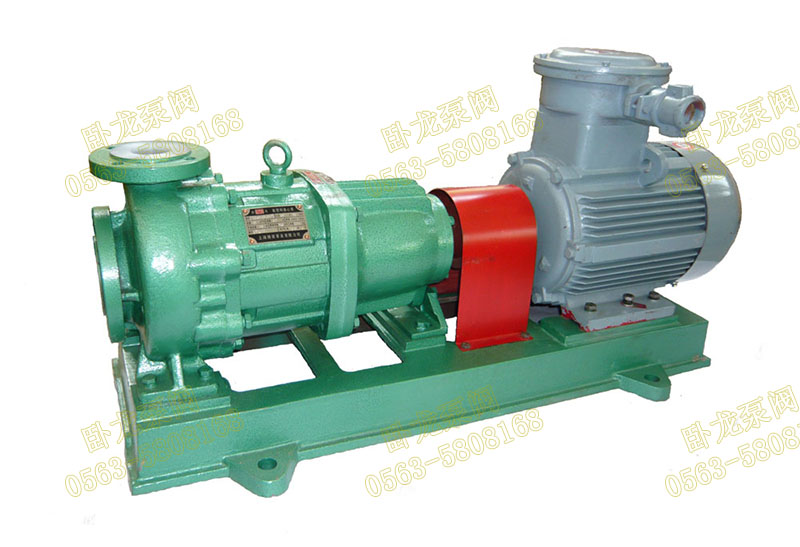

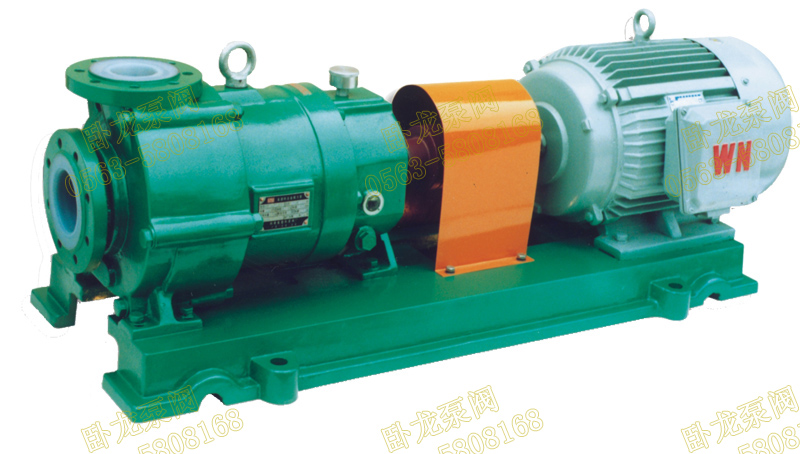

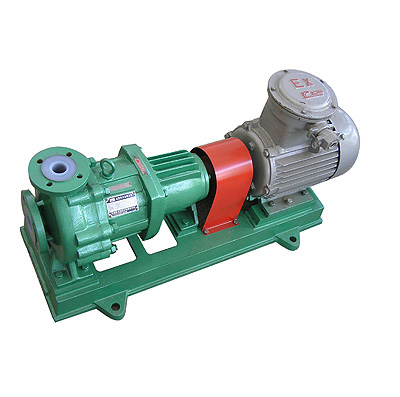

CQB長支架型氟塑料合金磁力泵

發布時間：2016-12-22 13:24 瀏覽次數：4471

產品用途

本產品廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。

使用溫度：-20度~100度。

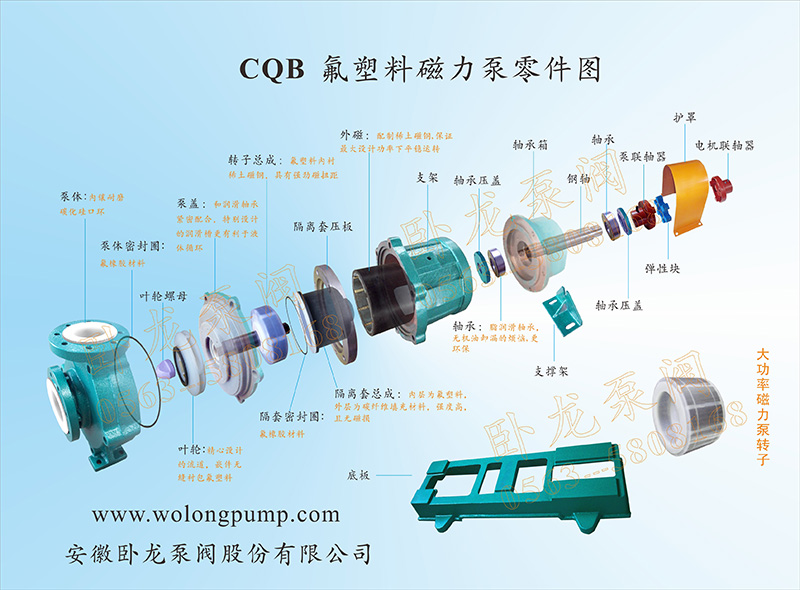

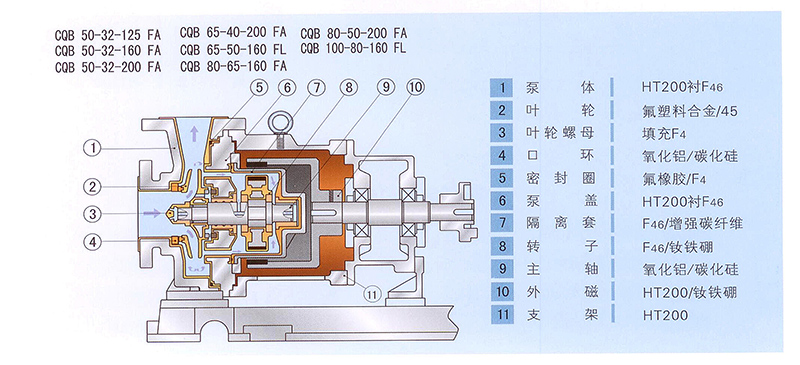

結構與材料

產品綜述

CQB50-32-125FA      CQB50-32-160FA     CQB50-32-200FA      CQB65-40-200FA

CQB80-50-160FA     CQB80-50-200FA      CQB65-50-160FL      CQB100-80-160FL

                               本產品采用長支架金屬襯里結構，設計壓力1.6MPa。

型號及參數

*長支架：n=2900r/min 設計壓力：1.6MPa 為標準參數**
序號	型號	流量	揚程	效率	汽蝕余量	進口×出口	電機功率	整機質量
		m3/h	M	%	m	mm	Km	Kg
1	CQB50-32-125FA	7	22	28	3.5	50×32	2.2	105
		*12.5	20	42
		15	19	46
2	CQB50-32-160FA	7	33	30	3.5	50×32	4	140
		*12.5	32	39
		15	29	41
3	CQB50-32-200FA	7	52	20	3.5	50×32	7.5	210
		*12.5	50	31
		15	48	35
4	CQB65-50-160FL	15	33	41	4	65×50	7.5	210
		*25	32	51
		30	29	55
5	CQB65-40-200FA	15	51	41	4	65×40	11	250
		*25	50	48
		30	49	54
6	CQB80-65-160FA	35	34	45	4	80×65	11	285
		*50	32	60
		60	28	52
7	CQB80-50-200FA	35	52	50	4	80×50	18.5	320
		*50	50	60
		60	45	60
8	CQB100-80-160FA	70	34	53	5	100×80	18.5	300
		*100	32	58
		120	30	60
	注：1.盡量選用與本表相同或相近的參數，若不在此表范圍之內，本廠可通過技術改進實現。
	2.使用工況點流量過小時，出口應接回流管，具體可咨詢公司技術部門。
