GF 管道泵

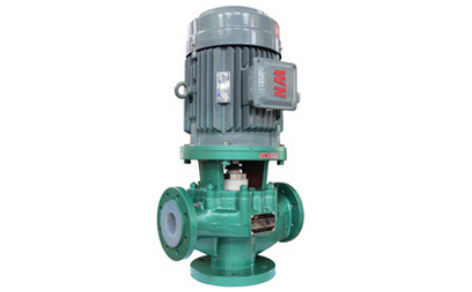

GF 氟塑料管道泵

發布時間：2016-12-23 16:17 瀏覽次數：3961

產品用途

GF系列氟塑料管道泵是本公司結合市場需求，參照國際標準及國家相關標準設計制造，過流部件為氟塑料，自主研發專利襯里工藝，耐腐蝕性范圍廣，強度高，經久耐用。本產品廣泛適用于：酸洗工藝、噴漆工藝、有色金屬冶煉中的電解液輸送、離子膜燒堿項目中的氯水、廢水處理和加酸等工藝流程；適用溫度為：-20℃—150℃。

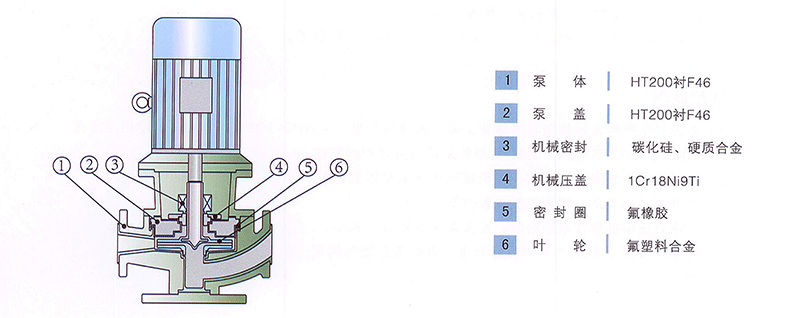

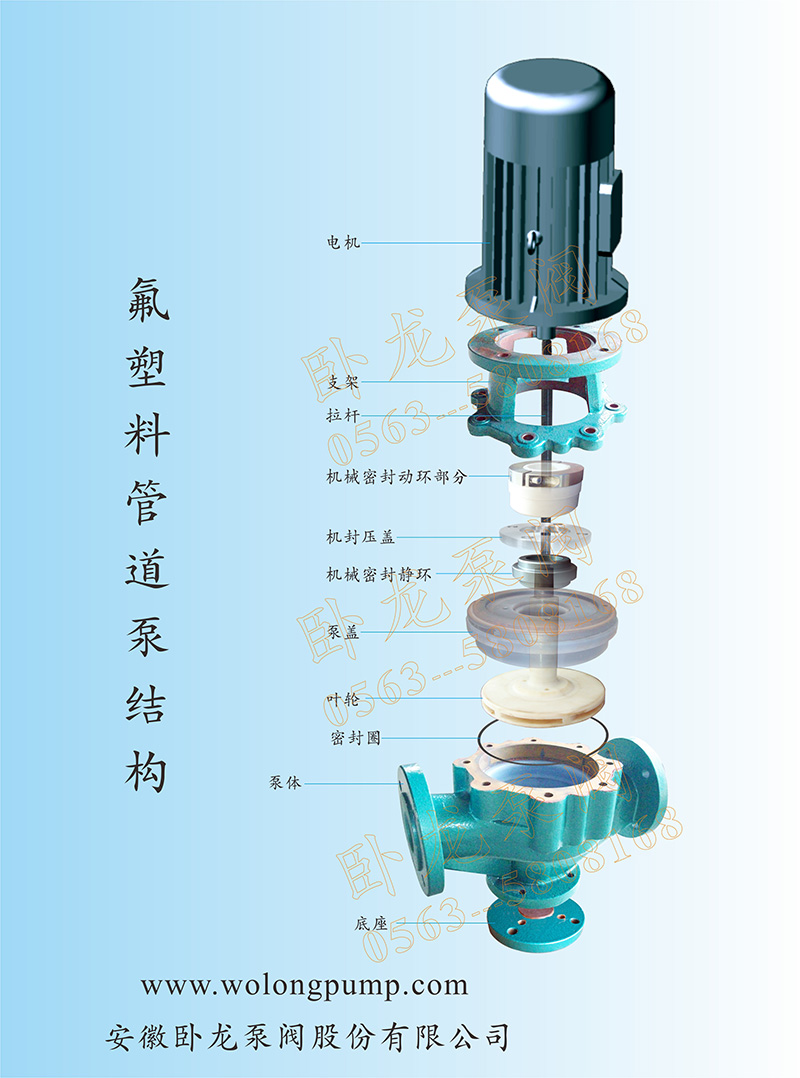

結構與材料

設計特點

1、GF系列氟塑料管道泵為立式結構，進出口口徑相同，且位于同一中心線上；

2、葉輪直接與電機軸連接，高效、節能、低噪音，能有效的平衡泵運轉產生的徑向和軸向負荷；

3、軸封采用先進的外裝式波紋管機械密封靜環選用氧化鋁陶瓷，動環采用四氟填充材料（根據用戶特殊工況專配其他材質），耐磨耐腐，密封性好，有效的增長了機械密封的使用壽命；

4、結構簡單，易維護，占地面積小，在檢修更換葉輪、密封等易損件時，無需拆卸管道。

型號及參數

*轉速：n=2900r/min 設計壓力：1.6MPa “”為標準參數**
序號	型號	流量 m3/h	揚程 M	效率 %	汽蝕余量 m	進口×出口 mm	電機功率 Km	整機質量 Kg
1	40GF-20	8	20	31	2.5	40×40	1.5	50
		*6.3	20	30
		10	18	32
2	40GF-32	8	32	31	3.5	40×40	3	82
		*6.3	32	30
		10	30	32
3	50GF-20	7	22	40	3.5	50×50	2.2	84
		*12.5	20	45
		15	30	45
4	50GF-32	7	33	33	3.5	50×50	4	88
		*12.5	32	45
		15	30	45
5	50GF-50	7	51	28	3.5	50×50	7.5	135
		*12.5	50	40
		15	49	48
6	50GF-80	7	80	20	5	50×50	11	180
		*12.5	80	30
		15	77	38
7	65GF-20	15	22	47	3.5	65×65	3	83
		*25	20	52
		35	16	57
8	65GF-32	15	52	30	3.5	65×65	5.5	118
		*25	32	47
		35	30	57
9	65GF-50	15	52	30	3.5	65×65	11	178
		*25	50	45
		35	46	42
10	65GF-80	15	82	30	3.5	65×65	18.5
		*25	80	42
		35	72	44
11	80GF-20	35	22	42	4	80×80	5.5	126
		*50	20	55
		60	18	60
12	80GF-32	35	33	45	4	80×80	11	180
		*50	32	50
		60	27	39
13	80GF-50	35	52	43	4	80×80	18.5	220
		*50	50	55
		60	45	43
14	100GF-20	65	22	57	4.5	100×100	11	192
		*100	20	60
		120	17	63
15	100GF-32	65	35	57	5	100×100	18.5	240
		*100	32	62
		110	26	65
16	100GF-50	65	51	54	5	100×100	30	340
		*100	50	60
		120	43	48
注：1.盡量選用與本表相同或相近的參數，若不在此表范圍之內，本廠可通過技術改進實現。
2.使用工況點流量過小時，出口應接回流管，具體可咨詢公司技術部門。
