FSB\FSB(D) 離心泵

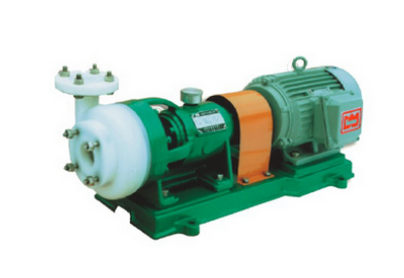

FSB型氟塑料合金離心泵

發布時間：2016-12-23 16:22 瀏覽次數：4383

產品用途

本產品廣泛適用于：汽車制造中的酸洗、噴漆工藝；有色金屬冶煉中的電解液轉送；離子膜燒堿項目中的氯水、廢水處理和加酸等工藝流程。

使用溫度：-20度~100度。

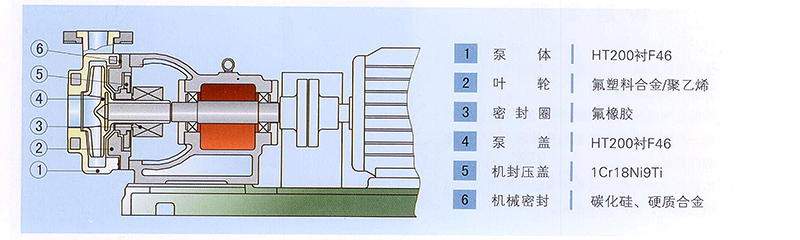

結構與材料

設計特點

FSB和FSB-D型離心泵，過流部件全部采用氟塑料合金制造結構緊湊、操作簡單、價格低廉。兩種型號的泵殼、葉輪、機封等均可互換使用，深受農藥、電子、造紙等行業的歡迎。

型號及參數

*FSB型：n=2900r/min 設計壓力：1.6MPa 為標準參數**
序號	型號	流量 m3/h	揚程 M	效率 %	汽蝕余量 m	進口×出口 mm	電機功率 Km	整機質量 Kg
1	25FSB-25	2	25	22	3	25×25	1.5	48
		*3.6	25	30
		6	23	41
2	40FSB-15	3.5	15	33	3	40×32	3	75
		*5	15	45
		8	10	48
3	40FSB-20	6	22	30	3	40×32	3	75
		*10	20	42
		12	17	48
4	40FSB-30	6	31	22	3	40×32	3	75
		*10	30	36
		12	28	38
5	50FSB-20	8	21	40	3	50×32	3	75
		*12.5	20	52
		15	17	52
6	50FSB-25	8	26	38	3	50×32	3	75
		*12.5	25	48
		15	22	48
7	50FSB-30	8	31	35	3	50×32	3	75
		*12.5	30	46
		15	30	46
8	65FSB-32	17	33	42	3	65×50	5.5	125
		*25	32	56
		30	30	58
9	80FSB-20	35	21	55	3.5	80×65	5.5	125
		*50	20	65
		60	17	68
10	80FSB-25	35	26	53	3.5	80×65	7.5	130
		*50	25	64
		60	23	68
11	80FSB-30	35	32	58	3.5	80×65	7.5	160
		*50	30	64
		60	28	64
12	80FSB-40	35	41	53	3.5	80×50	11	210
		*45	40	63
		55	36	60
13	80FSB-50	35	52	55	3.5	80×50	15	210
		*50	50	63
		60	45	55
14	80FSB-55	35	56	50	4	80×50	18.5	230
		*50	55	60
		60	49	55
15	100FSB-32	65	35	65	3.5	100×80	15	250
		*100	32	70
		110	26	65
注：1.盡量選用與本表相同或相近的參數，若不在此表范圍之內，本廠可通過技術改進實現。
2.使用工況點流量過小時，出口應接回流管，具體可咨詢公司技術部門。
