FZB 自吸離心泵

FZB型氟塑料合金自吸泵

發布時間：2016-12-23 16:36 瀏覽次數：4310

產品用途

本產品廣泛適用于化工、農藥、制酸制堿、造紙、酸洗工藝、電子等行業。

使用溫度：-20度~80度。

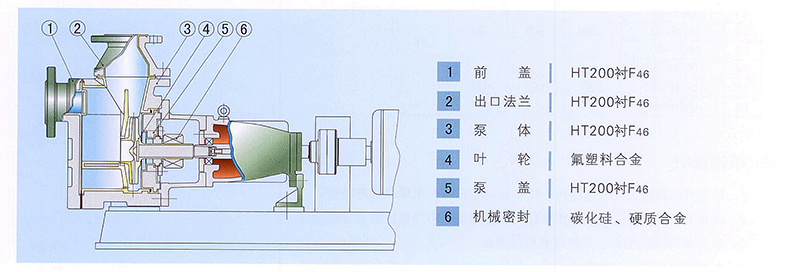

結構與材料

設計特點

FZB系列氟塑料合金自吸泵泵，是本公司自主研發的產品。主體結構是在IHF離心泵的基礎上，配置雙蝸殼自吸式泵體，實現其自吸功能。總體結構簡單、通用性強。

耐腐耐壓

過流部件采用氟塑料、氟塑料合金制造，耐腐蝕性能優異。基體采用金屬制造，耐壓能力強。

操作簡便

專為低槽位工況研制，泵機安裝于槽罐上方，安裝操作、檢修維護非常簡便。自吸高度可根據介質密度在1至3米內確定。

型號及參數

*轉速：n=2900r/min 設計壓力：0.6MPa 為標準參數**
序號	型號	流量 m3/h	揚程 M	效率 %	汽蝕余量 m	進口×出口 mm	自吸高度 m	自吸時間s	電機功率Km	整機質量 Kg
1	25FZB-20L	1.5	19	10	3	25×25	1	180	2.2	65
		*3.6	18	20
		6	16	30
2	40FZB-20	5	22	35	3	40×50	1	180	3	47
		*8	20	42
		12	17	40
3	40FZB-30L	5	32	24	3.5	40×50	3	150	4	160
		*8	30	48
		12	28	45
4	50FZB-20	8	22	35	3	50×50	1	180	3	47
		*12	20	42
		15	17	40
5	50FZB-30L	8	32	24	3.5	50×50	3	150	4	160
		*12	30	48
		15	28	45
6	50FZB-45L	8	47	24	3.5	50×32	3	150	7.5	210
		*12	45	35
		15	43	32
7	50FZB-70L	8	72	20	4	50×32	3	150	15	320
		*12	70	26
		25	65	39
8	65FZB-18L	15	20	40	3.5	65×50	3	180	4	178
		*25	18	48
		35	15	48
9	65FZB-30L	15	32	40	4	65×50	3	200	7.5	210
		*25	30	55
		35	27	48
10	65FZB-45L	15	47	30	4	65×40	3	180	11	300
		*25	45	42
		35	38	44
11	65FZB-70L	15	72	30	4	65×40	3	180	30	530
		*25	70	41
		35	65	42
12	80FZB-18L	30	19	42	3.5	80×65	3	180	5.5	210
		*40	18	47
		50	16	49
13	80FZB-30L	35	32	54	4.5	80×65	3	150	11	284
		*50	30	58
		60	25	48
14	80FZB-45L	35	47	45	4.5	80×65	3	180	15	330
		*50	45	53
		60	42	46
15	80FZB-70L	35	72	45	5	80×50	3	200	30	550
		*50	70	50
		60	65	43
16	100FZB-30L	65	32	54	6	100×80	3	150	18.5	390
		*100	30	60
		110	26	54
17	100FZB-45L	65	46	48	6	100×80	3	150	30	500
		*100	45	55
		110	40	48
	注：1、全塑規格：25FZB-20L、40FZB-20、50FZB-20,其余規格均為金屬+襯里結構。
	2、設計壓力：全塑為：0.6MPa; 金屬+襯里為1.6MPa。
