MFY-I 耐磨耐腐泵

MFY-I耐磨耐腐泵

發布時間：2016-12-23 16:48 瀏覽次數：3653

產品用途

本產品廣泛適用于：酸堿、鹽、油類、食品飲料、酒類、有機溶劑等液體，尤其適用于輸送含細顆粒狀的強腐蝕性液體。

使用溫度：-20℃～80℃

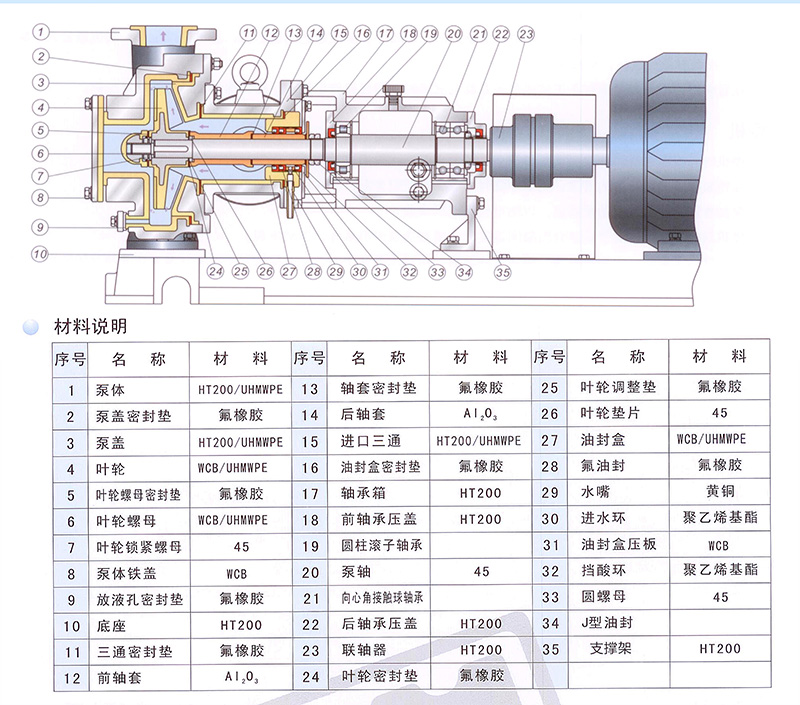

結構與材料

設計特點

無泄漏

負壓裝置壓濾機泵在引進國外離心泵最新技術的基礎上，結合公司多年生產經驗改進而成。密封采用負壓裝置：軸密封處處于泵吸入口處，吸入口屬于負壓環境，因此泵在運行時，大氣壓高于軸封處壓力，可有效保證泵的密封性能，使軸封處基本達到無泄漏。

長支架結構

采用長支架結構、非剛性聯接方式。泵運轉時產生的軸向力大部分由泵軸承箱的軸承承受，電機承受的軸向力減小，延長了泵與電機的使用壽命。

無堵塞

采用軸向進口，徑向出口方式，葉輪采用半開式、流道寬，在輸送含有顆粒的漿料時不易堵塞，抗結晶、耐顆粒。

型號及參數

型號及參數： n=2900r/min * 為標準參數
序號	型號	流量 m3/h	楊程 M	效率 %	功率 Kw		進口×出口 mm	整機質量 Kg
					軸功率	配套功率
1	40MFY8-20-L	4	22	25	0.96	3	40×32	200
		*8	20	30	1.45
		10	17	32	1.45
2	40MFY8-30-L	4	32	25	1.39	4	40×32	220
		*8	30	30	2.2
		10	27	32	2.3
3	50MFY15-30-L	10	32	30	2.9	5.5	50×40	250
		*15	30	38	3.22
		18	27	40	3.31
4	50MFY15-50-L	10	52	25	5.66	11	50×40	300
		*15	50	30	6.81
		18	45	32	6.9
5	65MFY30-30-L	20	32	32	5.45	11	65×50	320
		*30	30	40	6.12
		35	27	42	6.13
6	65MFY30-50-L	20	52	30	9.44	15	65×50	330
		*30	50	35	11.67
		35	45	37	11.59
7	80MFY50-30-L	35	35	38	8.78	15	80×65	335
		*50	30	46	8.88
		60	28	45	10.17
8	80MFY50-50-L	35	52	38	13.04	22	80×65	385
		*50	50	44	15.47
		60	46	46	16.34
9	100MFY100-30-L	70	38	43	16.85	30	100×80	473
		*100	30	47	17.38
		110	26	41	19
10	100MFY100-50-L	70	58	42	26.33	37	100×80	493
		*100	50	45	30.26
		110	45	46	29.3
	注：1.盡量選用與本表相同或相近的參數，若不在此表范圍之內，本廠可通過技術改進實現。
	2.使用工況點流量過小時，出口應接回流管，具體可咨詢公司技術部門。
