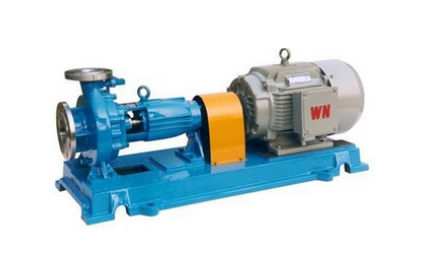

IH 不銹鋼離心泵

不銹鋼離心泵系列

發布時間：2016-12-24 16:26 瀏覽次數：2831

產品用途

IS、IR型泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。

供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。

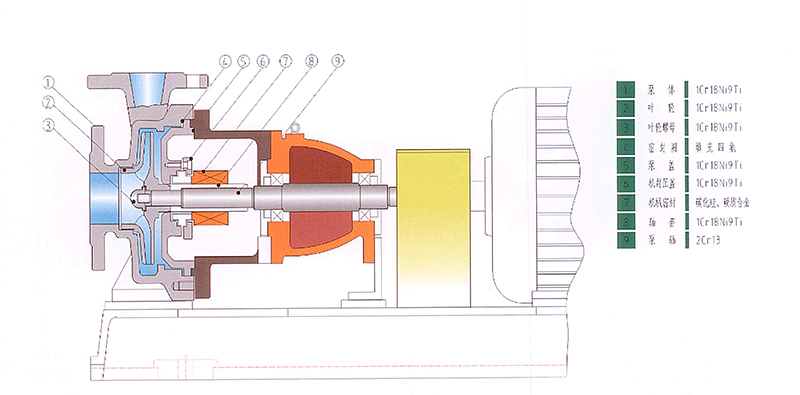

結構與材料

設計特點

本離心泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。

IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，

能互換；全系列泵的懸架也只有四種。

泵轉速分為2900和1450轉／分兩種。

性能如下： 2900轉／分 1450轉／分

最大流量： 240米3／分400米3／分

最高總揚程： 125米 55米

最高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)

最高工作溫度：80℃

允許吸入管路壓力0.3MPa，泵的最高使用壓力1.6MPa。

型號及參數

序號	型號	流量	揚程	氣蝕余量 M	進口 mm	出口 mm	轉速	電機功率
序號	型號	m3/h	m	氣蝕余量 M	進口 mm	出口 mm	r/min	KW
1	IH50-32-125	12.5	20	2	50	32	2900	2.2
1	IH50-32-125	6.3	5	2	50	32	1450	0.55
2	IH50-32-160	12.5	32	2	50	32	2900	3
2	IH50-32-160	6.3	8	2	50	32	1450	0.55
3	IH50-32-200	12.5	50	2	50	32	2900	5.5
3	IH50-32-200	6.3	12.5	2	50	32	1450	0.75
4	IH50-32-250	12.5	80	2	50	32	2900	11
4	IH50-32-250	6.3	20	2	50	32	1450	1.5
5	IH65-50-125	25	20	2	65	50	2900	3
5	IH65-50-125	12.5	5	2	65	50	1450	0.55
6	IH65-50-160	25	32	2	65	50	2900	5.5
6	IH65-50-160	12.5	8	2	65	50	1450	0.75
7	IH65-40-200	25	50	2	65	40	2900	11
7	IH65-40-200	12.5	12.5	2	65	40	1450	1.1
8	IH65-40-250	25	80	2	65	40	2900	15
8	IH65-40-250	12.5	20	2	65	40	1450	2.2
9	IH65-40-315	25	125	2	65	40	2900	30
9	IH65-40-315	12.5	32	2	65	40	1450	4
10	IH80-65-125	50	20	3	80	65	2900	5.5
10	IH80-65-125	25	5	2.5	80	65	1450	0.75
11	IH80-65-160	50	32	2.3	80	65	2900	11
11	IH80-65-160	25	8	2.3	80	65	1450	1.5
12	IH80-50-200	50	50	2.5	80	50	2900	15
12	IH80-50-200	25	12.5	2	80	50	1450	2.2
13	IH80-50-250	50	80	2.5	80	50	2900	22
13	IH80-50-250	25	20	2	80	50	1450	3
14	IH80-50-315	50	125	2.5	80	50	2900	37
14	IH80-50-315	25	32	2.5	80	50	1450	5.5
15	IH100-80-125	100	20	4.2	100	80	2900	11
15	IH100-80-125	50	5	3.4	100	80	1450	1.5
16	IH100-80-160	100	32	4.2	100	80	2900	15
16	IH100-80-160	50	8	3.4	100	80	1450	2.2
17	IH100-65-200	100	50	3.9	100	65	2900	22
17	IH100-65-200	50	12.5	2.5	100	65	1450	5.5
18	IH100-65-250	100	80	3.6	100	65	2900	37
18	IH100-65-250	50	20	2.5	100	65	1450	5.5
19	IH100-65-315	100	125	3.2	100	65	2900	75
19	IH100-65-315	50	32	2	100	65	1450	11
20	IH125-100-200	200	50	5	125	100	2900	45
20	IH125-100-200	100	12.5	2.9	125	100	1450	11
21	IH125-100-250	200	80	4.5	125	100	2900	75
21	IH125-100-250	100	20	2.3	125	100	1450	15
22	IH125-100-315	200	125	4.5	125	100	2900	110
22	IH125-100-315	100	32	2.5	125	100	1450	30
23	IH125-100-400	100	50	2.5	125	100	1450	30
24	IH150-125-250	200	20	2.8	150	125	1450	18.5
25	IH150-125-315	200	32	2.8	150	125	1450	30
26	IH150-125-400	200	50	2.5	150	125	1450	45
27	IH200-150-250	400	20	2.8	200	150	1450	37
28	IH200-150-315	400	32	3.5	200	150	1450	55
29	IH200-150-400	400	50	3.5	200	150	1450	90
